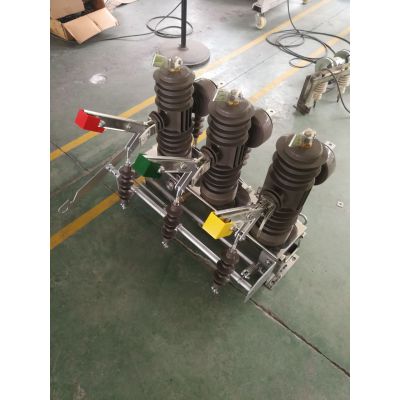

10kv户外智能真空断路器zw43-12

介绍

ZW43-12/630-20柱上看门狗真空断路器为全新的小型化设计，全封闭结构，独特的灭弧室封装技术，密封性能好、防潮、防凝露、耐老化的特点。真空断路器配用弹簧储能操作机构，可手动操作、电动操作和遥控分合闸操作。

配电站和变电站一样都有变换电压、分配电能的功能，是电网的末端，主要将电输送到具体的用电设备及用户。电气自动化在配电站中的运用主要是利用现代智能科技实行全面自动化监控，同时还可以检测配电站的设备和环境，及时发现潜在的隐患和问题，***的减少了用户因停电带来的损失。

10kv户外智能真空断路器zw43-12

10kv高压真空断路器作为电网设备、 工矿企业动力设备的保护和控制单元，适用于要求在额定工作电流下的频繁操作，或多次开断短路电流的场所。该断路器采用操动机构与断路器本体一体式设计，既可做为固定安装单元，也可配有专用推进机构，组成手车单元作用。

    该产品的主导电回路采用复合绝缘，体积小、节省空间，而且能有效保护真空灭弧室受冲击和碰撞的影响；真空灭弧室选用国内***厂家，按 GB1984 -2003E2级进行了全部试验，可靠性高，同时能根据用户要求安装国外进口的真空灭弧室。

1.真空断路器分闸失灵：

1）分析原因：分闸操作回路断线；分闸线圈电阻增加，分闸力降低；分闸线圈断线；分闸顶杆变形，分闸时存在卡涩现象，分闸力降低；分闸顶杆变形严重，分闸时卡死等。

2）解决方法：检查分闸回路是否断线；测量分闸线圈电阻值是否合格；检查分闸线圈是否断线；检查操作电压是否正常；改铜质分闸顶杆为钢质，以避免变形。

2.分合闸不同期、弹跳数值大：

1）分析原因：断路器本体机械性能较差，多次操作后，由于机械原因导致不同期、弹跳数值偏大；分体式断路器由于操作杆距离较大，分闸力传到触头时，各相之间存在偏差，导致不同期、弹跳数值偏大。

2）解决方法：在***行程、超行程前提下，通过调整三相绝缘拉杆的长度使同期、弹跳测试数据在合格范围内；如果通过调整无法实现，则必须更换数据不合格相的真空泡，并重新调整到数据合格。
