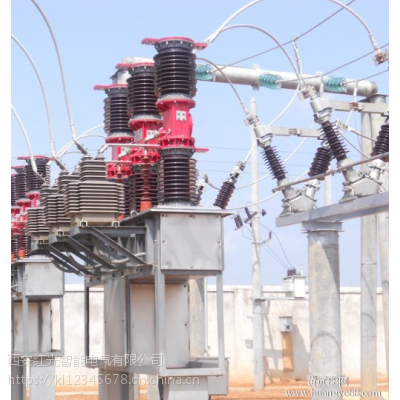

四川35kv智能型真空断路器zw7-40.5

产品概述
ZW7C-40.5户外智能型电站真空断路器是三相交流50Hz户外高压开关设备，适用于35kV输电系统的控制和保护，也可用于联络断路器及开合电容器组的场合。

分界开关的功能
自动切除单相接地故障
用户支线发生单相接地故障时，分界开关自动分闸,变电站及馈线上的其它分支用户感觉不到故障发生;
自动隔离相间短路故障
用户支线发生相间短路故障时,分界开关在变电站出线保护跳闸后立即分闸.变电站重合后,故障线路被自动隔离,馈线上的其它分支用户迅速恢复供电(相当于一次瞬时性故障);
快速定位故障点
用户支线事故成分界开关保护动作后,仅责任用户停电,由其主动报送事故信息,电力公司可迅速派员到场排查;分界开关如配有通信模块,则自动将信息报送到电力管理中心.
监控用户负荷
分界开关可配置有线或无线通信附件,将监测数据传送到电力管理中心,实现用户负荷的远方实时数据监控.
具有环网运行功能,可应用于环网线路,
具有计量功能,可监测线路的电压,电流,频率及电量,并可远传至管理中心.
有人谐波分析功能,可为以后的电网污染治理提供可靠依据

功能与特点

控制器的功能

◇速断保护 ◇过流保护  ◇三次重合闸   ◇事件记录      ◇防涌流保护

◇零序保护 ◇实时时钟  ◇重合闸后加速 ◇实时状态查询  ◇智能掌上电脑控制

◇本地/远程设置定值    ◇故障主动上报 ◇GSM短消息功能

控制器的特点

◇可带485/232通讯接口，或通过光纤、无线实现远距离监控；重合闸后加速功能：当开关重合于***性故障时，自动加速跳闸；

◇遥控/手动合闸加速跳闸，并且闭锁重合闸：用户检修线路后送电，如果忘记撤除接地刀闸，应该加速跳闸；

◇三次重合闸延时时间均可以调整；  ◇跳合闸回路采用防误动设计，并具有防跳功能；

◇零序电流可以区分区内和区外故障；◇遥控分合闸采用了防止误动设计；

结构特点

a)    控制器为微机型的继电保护及监控装置；

b)    控制器具有耐候性强、抗凝露的防护特点；

c)    通过航空接插件与开关本体进行连接，d) 连接可靠性好、防护等级高。

控制器输入模拟量通道共有四个，A相电流、C相电流、零序电流、BC相间电压。控制器通过实时监测上述模拟量的值并与定值比较来判定线路故障，从而进行相应的处理。

四川35kv智能型真空断路器zw7-40.5
