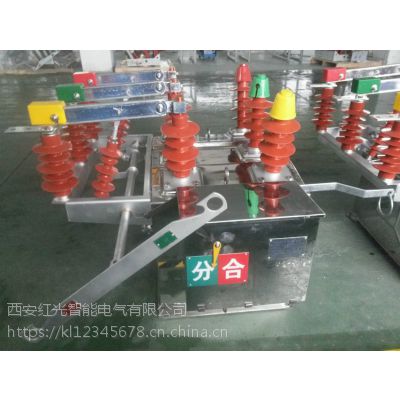

重庆10KV户外柱上高压智能型分界开关ZW8-12F/630

产品介绍：

应用与特点

ZW8-12F/630-20户外高压智能型看门狗断路器、ZW8-12F,ZW8-12F/630智能分界开关

使用环境条件

 环境温度：上限+40t下限-30。C     海拔高度：《1000m     风压：≤700Pa（相当风速34m／s）

 空气污秽程度：II***     无经常性剧烈震动

产品结构

 ZW8开关组成结构

  1）整体结构为三相共箱式

  2）真空灭弧室

 3）弹簧操动机构

 4）绝缘系统

  5）导电回路

 6）箱盖、箱体

 7）密封件

ZW8系列开关特点

  1）根据用户需要可安装所需电流互感器外绝缘采用高压硅橡胶套管内绝缘为复合绝缘

  2）内置多抽头电流互感器可作为过电流保护之用

   3）采用双绕组电流互感器可作为保护和计量用

  4）若加装电压互感器、自动重合控制器、自动分段控制器，可实现配电保护自动化和

“四遥” （遥测、遥信、遥控、遥调）功能加装了复合控制器（消除合闸涌流）。

  5）可加装隔离开关

订货须知

 订货时用户需提供下列技术资料：

  1）断路器型号、名称、数量。

  2）额定电流，额定短路操作电流。

  3）操作方式、操作电压。

   4）配备电流互感器电流比。

 5）使用场合。

ZW8-12F户外高压智能分界断路器（俗称看门狗），主要用来开断关合农网、城网和小型电力系统的负荷电
流，过载电流、短路电流。该产品总体结构为三相极柱式，三相真空灭弧室置于固封极柱内，利用绝缘材料相间绝缘
及对地绝缘，性能可靠，绝缘强度高。重合器型智能断路器。基本型与重合控制器配合适用于易取电源的场合，PT型
与重合控制器配合适用于无电源的场合，智能断路器适用于辐射型供电及环网供电系统，帮助系统消除瞬时故障，自
动恢复供电，也可隔离*故障，实现配网自动化。
        智能断路器具备1～3次重合闸功能，且重合器参数可以整定;
        智能断路器具备合闸涌流控制、过流保护和短路速断三段复合保护的功能，且参数可以连续整定;
        智能断路器具备小电流接地保护功能，且参数可以连续整定;
        智能断路器既可以实现有线远方控制，也可在杆下无线遥控。用于交流50Hz,电压10～12kV的三相电力系统,
作为分断,关合负荷电流之用，它具有过载及短路保护功能,速断保护功能,定时限延时保护功能,自动重合闸功能,还
可根据用户需要配装避雷器或隔离开关(即断路器与隔离开关组合,以下简称"组合智能型断路器")等.该智能型断路器
自备电源,可就近遥控操作,备有CT,PT接口,可满足遥测要求.        断路器有灭弧装置，故断路器能够带负荷操作
，不但能操作负荷电流，还能操作故障（短路）电流;断路器有良好的封装形式，故单纯观察断路器，不能直观地确
定其是处在闭合或断开位置。

        隔离开关没有灭弧装置，虽然规程规定其可以操作于负荷电流小于***的场合，但其总体属于不能带负荷操作
;但隔离开关结构简单，从外观上能一眼看出其运行状态，检修时有明显断开点。
        断路器在使用中简称为“开关"，隔离开关在使用中简称为“刀闸"，二者常联合使用。
