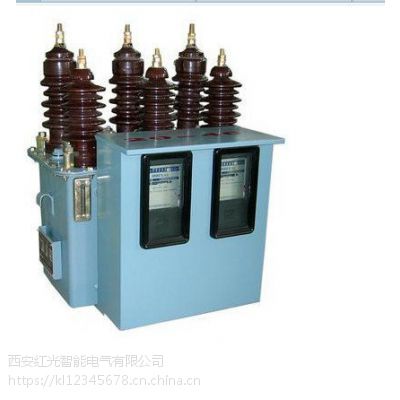

四川三相四线油浸式10kv高压计量箱

   产品描述：

　　1.1用途适用范围

　　1.1.1 JLS-6、10型三相油浸式户外高压电力计量箱（以下简称计量箱）适用于额定电压为10kV，额定频率为50-60Hz的三相交流网路上作电能计量用，由组合互感器和电表箱两部分组成。

　　1.1.2 JLS-6、10型计量箱适用于下列场合的电能计量：a、农村排灌站，乡镇企业、加工厂、中小型工厂、矿区、交通运输等各种企、事业单位以及林业、基建工地暂设供电站的高压输电线路的电能计量。微产品微产品

　　3、产品主要结构概述 微产品微产品

　　3.1本产品由组合互感器和计量仪表箱组成，组合互感器由两台电压互感器和两台电流互感器组装在一起而成。计量仪表箱内配有D86系列三相电度表和保险装置，单向计量时配一块有功电度表和一块无功电度表，双向计 量 时配二块有功电度表和两块无功电度表。

　　3.2电压互感器的铁芯为外铁式，用优质冷轧取向硅钢片叠装而成，中柱为多级阶梯形，在中柱上装有一次及二次线圈。

　　3.3电流互感器铁芯为内铁式，用优质冷轧取向硅钢片叠装而成，在铁芯柱上装有一次、二次线圈。

　　3.4通过瓷套内的导电杆将电压、电流互感器的一次引出供接线用。电压、电流互感器均固定在托板上，托板通过支撑杆吊装于箱盖上，并浸于变压器油中。

　　3.5高压引线套管，二次引线套管装设在箱盖上，油箱侧面装有放油塞接地螺栓。

　　3.6仪表箱装在油箱正面，上面装有观察窗并备有铅封孔。

　　3.7复变比计量箱采用二次更换变比复式，便于更换变比时，更间接，高效的工作。

　　3.8复变比计量原理，采用V／V-12接线方式，电压回路中二次b点接地，电流回路中A.C相电流二次回路尾端接地。在复变比计量箱内部，电流二次回路尾端，电压二次回路尾端b点，已连接为一点，但并未接地，实际接 电表测量时，该点（b）应可靠接地。

三相四线油浸式10kv高压计量箱

　　环境温度: 40℃；*** -25℃(-45℃)；

　　日均匀不能超过30℃。

　　大气条件: 大气中无严肃污秽。

　　外壳区别：铁壳或不锈钢

　　主要成分：干式或油式

　　线制：三相三线（二元件），三相四线（三元件）

　　产品型号 JLS-10

　　额外电压比 (kV) 10/0.1

　　电流互感器***级/额外输出 0.2(0.2S)/10VA

　　电压互感器***级/额外输出 0.2/15VA

　　极限输出 (VA) 额外绝缘水平 200VA

　　注:额外电流比、额外电压比***级及相应的额外输出等参数可按用户需求定制,以铭牌数据为准。

　　电流互感器额外一次电流:***、10A、1***、20A、30A、40A、50A、7***、100A、150A、200A、300A。

　　电流互感器额外二次电流:***。

　　电流互感器短时热电流:40I1n。

　　电流互感器动安稳电流:100I1n。

　　西安红光电气10kv高压计量箱型号参数验收及使用前的检查：

　　外观检查：产品密封良好，瓷件无破损，出厂文件（合格证明书、使用说明书）齐全。

　　用2500伏兆欧表测量一次对地的绝缘电阻，其值不少于1000MΩ。（空气湿度不大于75%）

　　短时工频耐压试验，其试验电压值为出厂试验值的80%。

　　产品经长期放置，在使用前，须经5．1、5．2、5．3条检查。

　　安装前需检查和计算负荷是否匹配，安装时应符合所标注的负荷值。

　　使用方法和注意事项：

　　1 本产品如用于计量分支线路的电度或用于考核线路损耗时，可将计量

　　箱安装在电杆的支架上。

　　2 用于计量电力变压器高压侧电度时，可与变压器安装在同一个平台上或安装在电杆上。

　　3 新安装运行中的计量箱发现相序相反时，会出现有功电度表仍然正转，无功电度表反转的现象，造成电度表计量错误，应将计量箱高压侧任意两根对换位置，计量箱变为正相序进行，才能***计量箱准确计量。

　　4 本产品用于二相一地的电力线路计量电度时，应将地相接在计量箱B相上，其余二相按正相序连接，防止产生计量的附加误差。

　　5 产品吊运时必须使用油箱上的吊攀。

　　6 组合互感器的二次接线端子b点和油箱上的接地螺栓应可靠接地，以免造成事故。

　　维护和保管：

　　1 对运行中的计量箱应作定期检查，如发现缺油或油劣化迹象，应立即过滤更换或补充新油。

　　2 计量箱在使用前需要妥善地保管在仓库内，仓库的温度为-25℃至+40℃，相对湿度不大于85%，通风良好，无腐蚀性气体存在
