沙坪坝区35KV高压真空断路器主要参数

产品介绍：

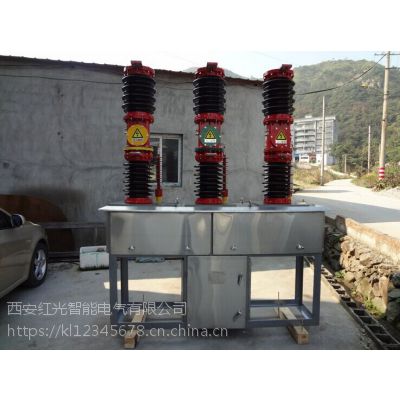

35KV-ZW7-40.5高压真空断路器技术参数系三相交换50Hz，额定电压为40.5KV的户外高压电器装备，附装弹簧操动机构或电磁操动机构，可以远控电动分、合闸，也可手动储能，手动分、合闸。()计划性能切合GB1984-89《交换高压断路器》国度标准的要求，并满意IEC-56《高压交换断路器》国际电工委员会标准的要求。 ZW7-40.5型真空断路器，主要用于户外35KV输变电体系的控制与掩护，也实用于城、乡配电网络及工矿企业的正常操纵与短路掩护之用。该产物总体布局为瓷瓶支柱式；上瓷瓶内装真空灭弧式，下瓷瓶为支柱瓷瓶。实用于频仍操纵的场合。并具有密封性好、***、耐高压、不燃烧、利用寿命长，安装维护方便等特点。  35KV-ZW7-40.5高压真空断路器技术参数型号及含义 Zw7-40.5KV/1250A-31.5KA真空断路器Z代表真空，W代表户外。 Zw7-40.5KV/1250A-31.5KA真空断路器7代表厂家编号，40.5代表额定电压。 Zw7-40.5KV/T1250A-31.5KA真空断路器 T为弹簧操动机构 Zw7-40.5KV/T1250A-31.5KA真空断路器1250A代表额定电流。Zw7-40.5KV/1250A-31.5KA真空断路器31.5KA代表开断。ZW7-40.5/1250-31.5， ZW7-40.5/1600-25， ZW7-40.5/1600-31.5，ZW7-40.5/630-20 ZW7-40.5/630-25，ZW7-40.5/1000-20，ZW7-40.5/1000-25，ZW7-40.5/1250-25 ZW7-40.5/1250-31.5 三、zw7-40.5 高压真空断路器原理 2.2.1 导电回路原理 电流畅过上出线端子引至真空灭弧室静端及动端 , 通过软毗连及电流互感器到下出线端子引出。 2.2.2 举措原理 电磁（或弹簧）操动机构发动连杆，使绝缘拉杆（见图 2 项 11 ）上下活动，发动拐臂 8 及拐臂 5 绕轴转动，使得导杆 7 上下活动，实现灭弧室消息触头举行合、分闸举措。 四、zw7-40.5高压真空断路器产物的吊运、安装调试和存放 产物必须处于分闸、合闸弹簧均未储能位置以整机状态运输，运输时应有浅显包装，瓷瓶应有掩护套 , 在运输进程中 , 不得翻转、倾斜，并要采取防震步伐。必要起吊断路器时，必须勾住箱体上的四个起吊螺钉，程度吊起，并包管钢丝绳不要碰到绝缘拉杆和瓷瓶，以免破坏产物。产物如长期存放，应定期查抄并将机构的开关及接线端子等导电部分涂产业凡士林油，存放室内或棚屋中保管，并保持干燥透风。产物的贮存期为 15~20 年。
